CJW-3000D图像显示全交流磁粉探伤机是根据磁化原理设计的，其磁化方向采用对工件直接通交流电进行周向磁化，用线圈感应对工件进行交流纵向磁化。该设备用于自动检测汽车连杆与小曲轴的表面裂痕及缺陷。

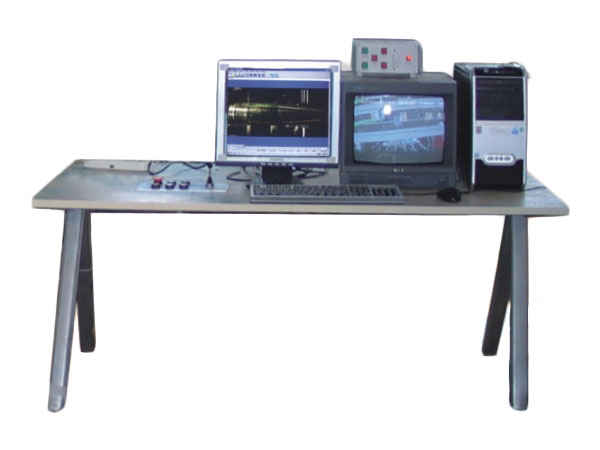

该机的控制系统采用进口PLC程控器和计算机图像处理的CCD图像采集系统及各机械动作均有传感器信号反馈，如动作出错，会有报警提示，动作终止。
该机磁化电源采用可控硅调压，性能可靠。
程序动作1：CCD检测
人工上料：将工件放在输送链夹具上——传送至磁化工位——探头夹持工件、喷液、周纵向磁化——松夹——送至观察工位，CCD摄像检测判度——下料至退磁机（根据判废按钮操作分选门，将废件选出）
程序动作2：人工观察
CJW-3000D图像显示全交流全自动荧光磁粉探伤机技术参数
| 技术内容技术参数 | CJW-3000D |
| 瞬时输入最大功率： | 40千瓦 |
| 周向磁化（A）： 输入电源： 磁化电流： 无负荷二次电压： |
0-3000 交流三相五线制50Hz 380V：20A（220V单相） 最大瞬时电流40安培 （瞬间）0-3000安培 0-14V（无级调节） |
| 纵向磁化：（交流） | 纵向磁化安匝：0-18000安匝（交流） 磁化电流：2250A 线圈：8匝 |
| 自动退磁： | 专用退磁线圈退磁后剩磁：≤0.2mT |
| 夹持方法： | 气动移动电极夹紧 |
| 探伤工件范围： | 长度：300-520mm |
| 探伤工件节拍： | 8秒/件 |
| 磁化夹头中心高： | 200毫米 |
| 紫外线强度： | ≥4000uW |
| 供气气源： | ≥0.4Mpa |
| 计算机图像处理系统： | 8.0版本XP操作系统 |

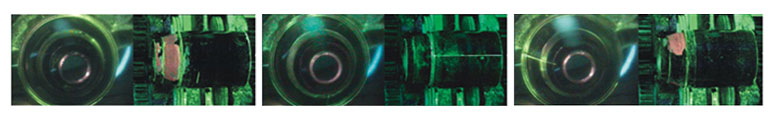

| 计算机CCD检测： | 实时图像采集 |
| 零件检测流程： | 将工件放在输送链夹具上传送至磁化工位，探头夹持工件、喷液、周纵向磁化，松夹送至观察工位，CCD摄像检测判废，下料至退磁机。（根据判废按钮操作分选门将废件选出） |
| 机器重量： | 2000公斤 |
