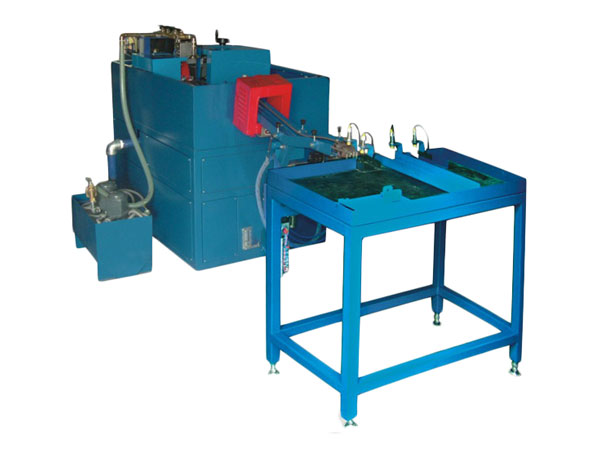

该机由上料滑道、主机、退磁线圈、分选机构及下料滑道组成。工件放入上料滑道后，由主机步进输送机构将其送入预喷工位进行预喷，再传其送入磁化工位，进行通电磁化，然后再由步进输送机构将工件送到旋转观察工位，进行观察判废处理，最后送至下料滑道，退磁，由预告设置的合格与不合格送入分选机构分类。

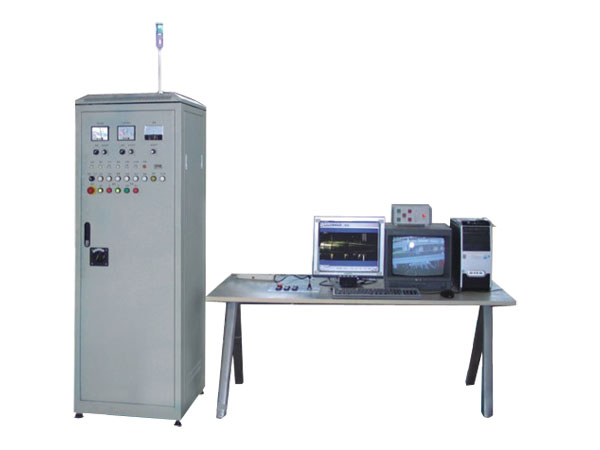

该机的控制系统采用进口PLC程控器和计算机图像处理的CCD图像采集系统及各机械动作均有传感器信号反馈，如动作出错，会有报警提示，动作终止。
该机磁化电源采用可控硅调压，性能可靠。
CJW-2000弹体图像显示全交流全自动荧光磁粉探伤机技术参数
| 技术内容技术参数 | CJW-2000D |
| 瞬时输入最大功率： | 16千瓦 |
| 周向磁化（A）： 输入电源： |
0-2000 交流3N-380V/220V；最大瞬时电流70安培 （瞬间）0-2000安培 |
| 纵向磁化：（交流） | 纵向磁化安匝：0-1000安匝（交流） 磁化电流：13.5A 线圈：600匝 |
| 自动退磁： | 专用退磁线圈退磁后剩磁：≤0.2mT |
| 夹持方法： | 气动移动电极夹紧 |
| 探伤工件范围： | 外径：φ45弹体 |
| 探伤工件节拍： | 6秒/件 |
| 紫外线强度： | ≥4000uW |
| 供气气源： | ≥0.4Mpa |
| 计算机图像处理系统： | 8.0版本XP操作系统 |

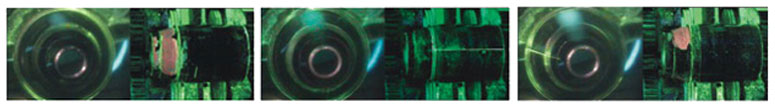

| 计算机CCD检测： | 实时图像采集 |

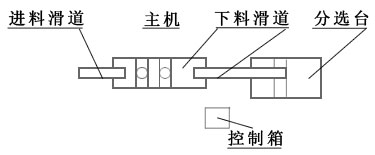

| 整机平面示意图： |  |
| 机器重量： | 1500公斤 |
