CEW-6000D交直流磁粉探伤机是根据磁化原理设计而成的,其周向磁化采用交流电,纵向磁化采用直流电。该产品专为航空系统设计和制造的用于检验飞机磁性材料制成的零件,不论其几何形状繁简,可以发现零件表面因锻压、淬火、研磨、疲劳裂痕以及夹渣等极细微的缺陷。
CEW-6000D微机控制交直流半自动荧光磁粉探伤机技术参数
技术内容技术参数 | CEW-6000D |
瞬时输入最大功率: | 60千瓦 |
周向磁化(A): 输入电源: 磁化电流: 无负荷二次电压: |
0-6000 交流50赫 二相380伏 最大瞬时电流200安培 (瞬间)0-6000安培 0-14V(无级调节) |
纵向磁化:(直流) 整流器输入电压: 整流输出电压: 磁化安匝: |
交流380V(二相) 0-36V 0-36000安匝(无级调节) (0-75安培,线圈匝数480匝) |
自动退磁: | 交流降压自动退磁 直流变换正负极性退磁:频率0.1-5赫 |
夹持方法: | 电机移动电极、气动夹紧 |
磁化夹头间距: | 0-1000毫米(可调) |
磁化夹头中心高: | 230毫米 |
纵向磁通有效截面(磁轭): | 1400毫米平方 |
紫外线强度: | ≥4000uW |
供气气源: | ≥0.4Mpa |
外形尺寸: 主机尺寸: 浸液槽尺寸: |
2010×940×1700(长×宽×高) 900×700×900(长×宽×高) |
机器重量: | 1500公斤 |

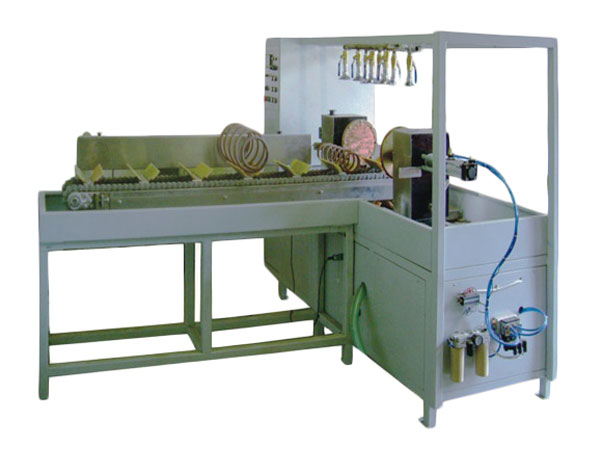

CJW-1000D微机控制弹簧交流半自动荧光磁粉探伤机技术参数
技术内容技术参数 | CJW-1000D |
瞬时输入最大功率: | 16千瓦 |
周向磁化(A): 输入电源: 磁化电流: |
0-1000 交流三相50Hz380V,最大进线电流10A(二相) (瞬间)0-1000安培 |
退磁: | 通过式线圈交流退磁,剩磁:≤0.2mT |
探伤方法: | 气动夹紧采用直接通电,交流连续法探伤 |
磁化夹头间距: | 0-600毫米(可调) |
探伤工件范围: | 弹簧自由长度:300-500mm 弹簧钢丝直径:Φ5-Φ30mm 弹簧直径:Φ100-Φ160mm |
探伤工件节拍: | 单工位:≤10秒/件 双工位:≤5秒/件 |
紫外线强度: | ≥4000uW |
供气气源: | ≥0.4Mpa |
探伤步骤: | 放入输送链——送至磁化工位——探头夹持弹簧——喷液——通电磁化——松夹——送至观察工位(双工位)——电机传动滚轴带动弹簧圆周方向旋转——下料退磁 |
机器重量: | 1500公斤 |
