本系列产品适用于钢管、航天航空、汽车和摩托车的铝铸件（压铸件）零部件及非金属的内部检测等行业。
该系统的数字平板探测系统、图像增强器系统、X射线光源等主要元器件均从欧美国家进口，其图像质量和其它技术指标均达到国际同类产品水平。

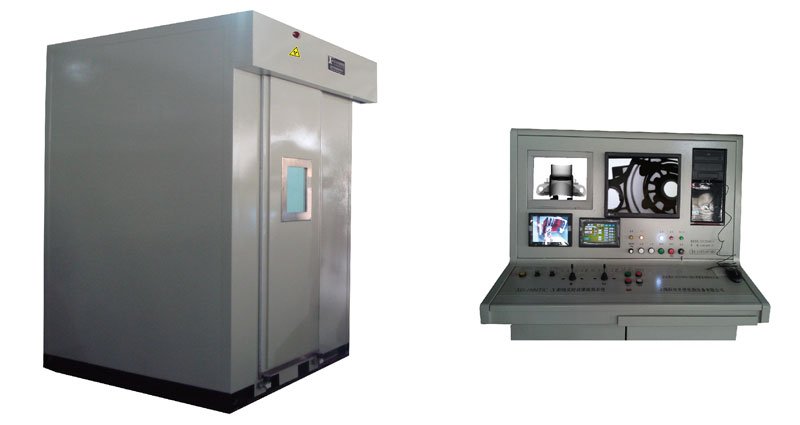

XG-1604T/C通用压铸零件X射线实时成像检测系统
该系统的图像经过专业软件处理，其图像可达到高清晰度、高对比度、高灰阶、高分辨率的专业水平。
XG-1604T通用压铸零件X射线实时成像检测系统
XG-1604T/C（XG-1604T）通用压铸零件X射线实时成像检测系统主要技术参数
| 技术参数型号 | XG-1604T/C | XG-1604T |
| 机械系统 | C形臂上下和±30°摆动工作台±360°旋转及左右运动 | 工作台±360°旋转和上下运动及±30°摆动工作台左右和前后运动 |
| 控制系统 | PLC自动控制检测，也可手动控制检测，操作人员傻瓜式自行自动编程系统 | |
| 管电压（kV） | 10～160 | |
| 管电流（mA） | 1～4（20） | |
| 焦点选择（EN12543标准） （选配COMET管头） |
d=1.0mm（双小焦点）或d=1.0mm d=5.5mm（老标准：0.4*0.4双焦点，0.4*0.4/3.0*3.0） | |
| 图像增强器系统 | 工业线（THALES）100Hz逐行扫描，（方屏成像）医用级（THALES）或（TOSHIBA） | |
| 图像增强器（Lp/cm） 9" 6" 4.5" |
9"时56，6"时64，4.5"时70（工业级） 9"时48，6"时55，4.5"时66（医用级） | |
| 系统分辨率（Lp/cm） | 工业级 9"时21，6"时28，4.5"时32 医用级 9"时16，6"时22，4.5"时26 1K×1K CCD摄像机 9"时26，6"时32，4.5"时37 | |
| 相对灵敏度 | 优于：1.26%（AL50mm时） | |
| 图像质量 | 优于：JB4730-94AB标准 德国大众VM-50122标准 | |
| 探伤节拍 | 视零件大小而定 | |
| 环境要求 | +5°～35°，相对湿度≤80% | |
| 安全防护 | 符合GB18871-2002标准 | |
| 计算机图像处理系统 | 详细技术资料另行提供（选配系统） | |
X射线检测计算机图像处理系统主要功能
软件配置及功能
● 图像实时监测
● 动态图像处理
● 降噪（4帧—128帧）
● 气孔、裂缝尺寸测量
● 叠加幅数设置
● 图像亮度、对比度实时调节
● 对图像进行伪彩色动态显示
● 图像存储位置设定
● 图像锐化、边缘增强
● 当前窗口图像的查找表
● 对图像进行分段线性拉伸
● 图像进行自定义中值滤波
● 对当前图像放大或缩小倍数
● 拷贝所选位图到剪切板
● 撤消最后一次操作
● 显示或隐藏绘画条
● 图像编辑
● 图像实时记录（录像）
● 静态图像处理
● 拍片（抓图）及存档
● 气孔、裂缝定量设定点击报警
● 图像直方图显示及调节
● 图像正、负片实时监测显示
● 图像动态实时调节功能
● 图像标记
● 对图像进行浮雕显示
● 当前窗口的非线性灰度拉伸
● 对图像进行自定义平滑滤波
● 对当前图像手动阈值分割
● 对图像（图像系列）进行标尺
● 从剪切板粘贴一位图
● 重复前一次撤消的操作
● 文档打印
● 参数设置
经计算机图像处理后其整机探伤灵敏度可在原有基础上提高0.2%-0.5%。
* 成像单元可进行升级改造为数字平板成像。
