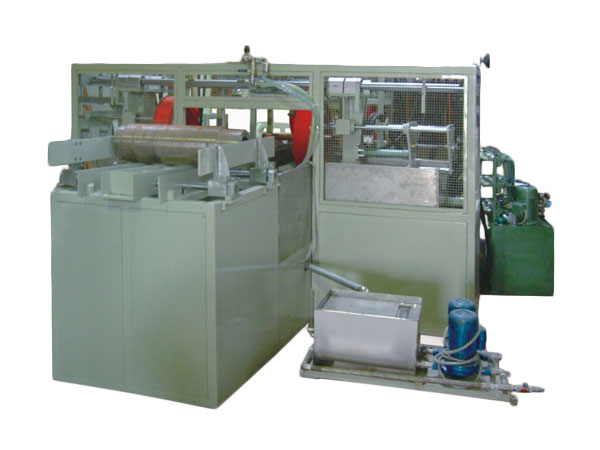

大型石油钻杆接箍图像显示交直流自动荧光磁粉探伤机
CEW-4000E图像显示交直流自动荧光磁粉探伤机由上料滑道、主机、退磁线圈、分选机构及下料滑道组成。工件放入上料滑道后，由主机步进输送机构将其送入磁化工位，进行通电磁化，然后再由步进输送机构将工件送至旋转观察工位，进行观察判废处理，最后送至下料工位，退磁，由预先设置的合格与不合格送入分选机构分类。
该机的控制系统采用进口PLC程控器和计算机图像处理的CCD图像采集系统及各机械动作均有传感器信号反馈，如动作出错，会有报警提示，动作终止。该机磁化电源采用可控硅调压，性能可靠。
机械传动采用液压系统。
CEW-4000E图像显示交直流自动荧光磁粉探伤机技术参数
| 技术内容技术参数 | CEW-4000E |
| 瞬时输入最大功率： | 38kW |
| 周向磁化（A）： 输入电源： 磁化电流： 无负荷二次电压： |
0-4000 交流50赫 二相380伏 最大瞬时电流100安培 （瞬间）0-4000安培 0-14V（无级调节） |
| 纵向磁化：（直流） 整流器输入电压： 磁化安匝： |
交流380V（二相） 0-28800安匝（无级调节） （0-12安培，线圈匝数2400匝） |
| 自动退磁： | 专用退磁线圈退磁后剩磁：≤0.2mT |
| 夹持和磁化方法： | 液压移动电极夹紧和液压移动纵向磁化线圈 |
| 磁化夹头间距： | 0-800毫米（可调） |
| 磁化夹头中心高： | 250毫米 |
| 探伤工件规格： | 外径：φ110-φ209 长度：365-800mm |
| 紫外线强度： | ≥4000uW |
| 液压工作压力： | ≥50kg |

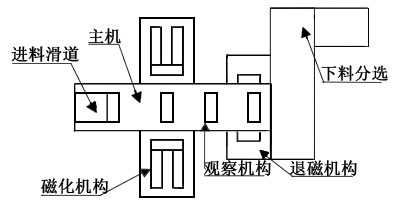

| 整机平面示意图： |  |
| 计算机图像处理系统： | 8.0版本XP操作系统 |
| 计算机CCD检测： | 实时图像采集 |
| 机器重量： | 3000公斤 |
